一、工作原理及用途

NDJ-8S旋转粘度计,采用单片机控制，是具有数据采集、处理和汉字显示的智能化仪器。仪器按照设定的转速控制步进电机准确平稳地运转，并通过游丝带动转子转动。当转子没受到阻力时，转子和电机同步地旋转；当转子受到被测液体阻力时，转子的旋转将滞后于电机。当游丝的张力与液体阻力达到平衡时，转子滞后于电机的张角是固定的。通过测量张角，根据设定的转速和转子,仪器计算出被测液体粘度并显示在液晶屏上。

与同类仪器相比，NDJ-8S旋转粘度计不仅操作简便，转速稳定，测量精度高，工作电压范围宽，它还具备自动搜索功能，即能够搜索测量未知样品所需的最佳转子和转速。

NDJ-8S粘度计可广泛应用于测定溶剂型胶粘剂，乳胶、生化制品、油漆、涂料、化妆品、油墨、纸浆、淀粉、食品等。

二、主要技术指标

粘度测量范围：10-2000000 mPa·S (NDJ-8S)

选配0号转子，测量下限可到1mPa·S

粘度测量精度：±1%(满量程)

粘度测量重现性：±0.5%(满量程)

粘度分辨率：1mPa·S (用0号转子，分辨率为0.1 mPa·S)

标配转子规格：1、2、3、4号四种转子（0号转子选购件）

转速：0.3、0.6、1.5、3、6、12、30、60转/分(NDJ-8S)八挡

温度测量范围：-50~99℃(选配半导体温度探头)

温度测量精度：±0.5℃

温度分辨率：0.1℃

通信接口：RS232C

通信波特率：9600

外形尺寸：95*130*155（不包括底盘）

净重：2kg(不包括底盘)

三、使用环境条件

环境温度：5℃-35℃（推荐使用环境温度20℃）

相对湿度：≤80%

电源：AC100~240V（50/60Hz）

产品附近无强电磁干拢，不能有剧烈震动，无腐蚀性气体。

四 、按键及显示界面

仪器有八个按键：转子选择、转速设定、↑、↓、启动、停止、自动搜索、确认。

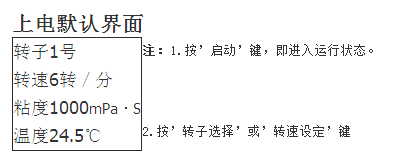

开启仪器背面电源开关，进入上电默认界面

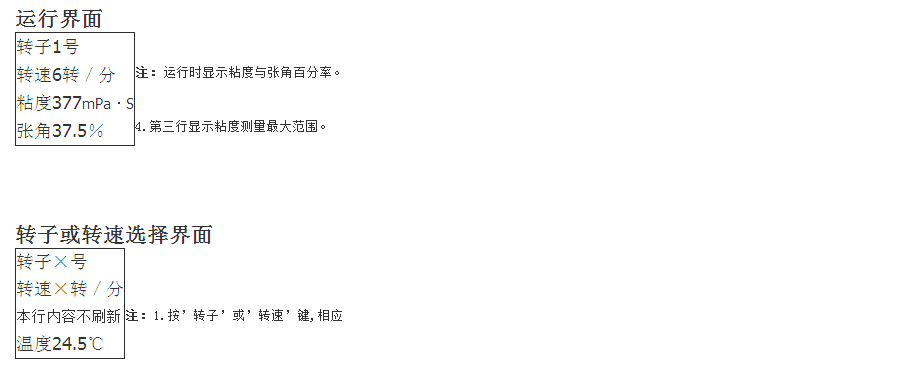

进入转子或转速选择界面。

3.上电即测试温度并显示。

‘×’位子数字反白闪烁。

2.按‘↑’或‘↓’键,

相应数字增减。

3.按’确认’键,相应‘×’位子

数字停止反白闪烁。

4. .按’启动’键，进入运行状态

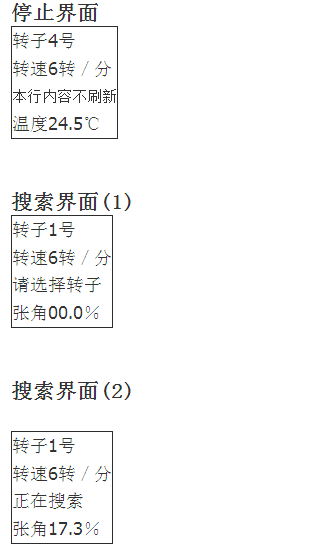

注：1.按‘自动搜索’键，出现搜索界面(1)。初值为1号转子，6转/分，转子号数字反白闪烁。可按‘↑’或‘↓’键，增减转子号

2.按’确认’键，转子号数字停止闪烁，进入自动搜索，如搜索界面(2)，第三行显示‘正在搜索’。搜索时张角变化，转速自动改变。

3.搜索完成，如搜索界面(3)，第三行显示‘搜索结束’。界面上显示的转子、转速为合适的参数，可供用户参考；按’启动’键，可直接进入测试。

4.搜索过程中，可能要更换转子，此时如搜索界面(4)，第三行显示‘请换×号转子’，转子号数字反白闪烁，转速返回6转/分。用户更换好转子后，按’确认’键，数字停止闪烁，再次进入搜索。

5.若无匹配的转子转速，搜索自动停止。如搜索界面(5)，第三行显示‘无合适转子及转速’。说明样品的粘度超出了仪器的测量范围。3秒钟后，显示屏自动回到上电默认界面，第3行不刷新。

6.搜索过程中，按’停止’键可强行停止搜索。如搜索界面(6)，此时第三行显示‘搜索中止’。3秒钟后，显示屏自动回到上电默认界面，第3行不刷新。

测量过程中,数据除在屏幕上显示外，同时可通过RS232C接口发送到上位PC机或通过串行微型打印机打印出测量数据，每组数据连发三次。

（注：数据传送格式‘S*******±**.*#*P’，其中S为开始符，*******为7位粘度值（ASCII码），±**.*为温度值（ASCII码），#为仪器系数（二进制），*为累加校验和（二进制），P为结束符。）

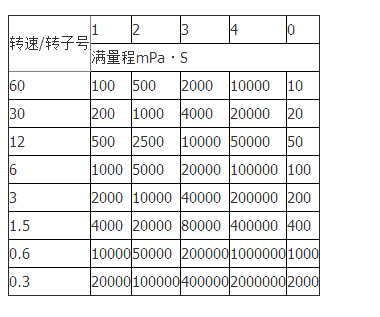

转子与转速的组合所对应测量的粘度范围，可参考下表：

五、注意事项

由于粘度是温度的函数，仪器在常温下工作时，温度偏差应控制在±0.1℃，否则会影响测量的准确度。必要采用恒温槽。保持转子表面清洁。由于游丝具有一定的线性区，测量时请注意张角百分比，该数值应处于20%-80%之间，当张角百分比的数值过高或过低时，应更换转子或改变转速，否则会影响测量的准确度。装卸转子时应小心操作，将万向接头微向上抬起，不可用力过大。不要让转子横向受力，切不可将转子向下拉，以免损坏轴尖。万向连接头应保持清洁。仪器下降时要缓慢，最好用手托住，避免震动损坏轴心。仪器在运输或搬动时，万向连接头应套上保护帽。悬浊液、乳浊液、高分子材料和某些高粘度液体，属于“非牛顿”液体，其表观粘度值与切变速度是非线性关系，因此用不同的转子、不同的转速以及随测量时间的变化，其粘度测量值可能不一致，并非仪器测试有误。
